如何判斷用電地線是有效的？

地線在電氣上越來越引起大家重視，大家也都很關心它的連接是否有效，關系到我們?nèi)松戆踩�，所以千萬不能馬虎大意，要引起大家的重視，確保安全。

正常居民入戶線有單相三線制，一般人并沒有留意到，可以從家中墻壁上看出三插（三線）插座，電極性排列如下：

1、左邊孔為零線（N）

2、右邊孔為火線（L）

3、中間孔為地線。

下面來講講在家庭中怎么來檢查地線的有效性，學習一下如何才能確認家里地線是否有效。

一、試驗方法1

1、找一小段電線，剝?nèi)啥说木€(xiàn)皮。

2、將電線兩端線頭插入三插座零線和地線，讓零線和地線直接短路。此時觀察漏電保護器是否跳閘，插座上的家用電電器是否停止工作。

如果漏電保護開關跳閘，說明三插座地線接線可靠有效。

此步要注意安全，做好足夠的防護，小心觸電。

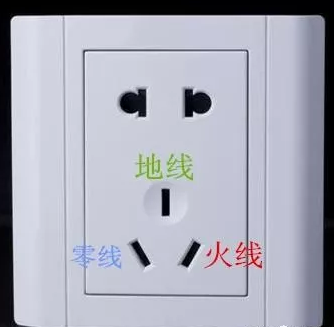

三插座電極性排列

二：試驗方法2

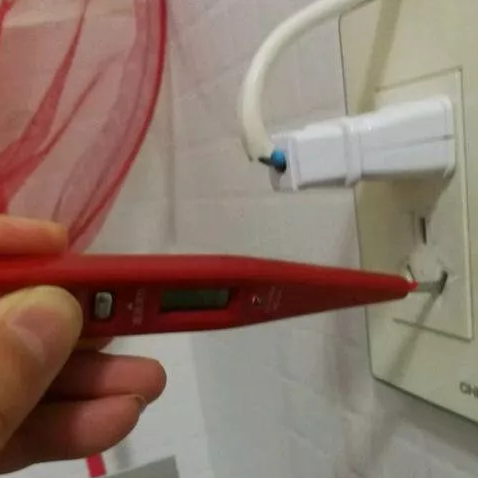

用測電筆分別測試三插座左邊零線、右邊火線、中間地線：

1、測左邊孔零線時，電筆內燈泡不亮，數字型電筆只顯示一半。

2、測右邊孔火線時，電筆內燈泡亮，數字型電筆數字最大和全部顯示。

3、測中間孔地線時，電筆內燈泡不亮，數字型顯示電的警示符號。

用萬用表交流250V檔測三插座：

1、測左邊孔零線、右邊孔火線電壓：220V。

2、測左邊孔零線、中間孔地線電壓：10V以?xún)?nèi)。

3、右邊孔火線、中間孔地線電壓：220V。

符合以上電壓值，說明三插座地線接線可靠有效。用萬用表測火線和地線電壓漏電保護開關不會跳閘。

找個LED燈或燈泡引出兩端電線線頭，用兩端線頭分別插入測試三插座的3個孔：

1、測試零線孔和火線孔時：燈亮，不跳閘。

2、測試零線孔和地線孔時：燈不亮，漏電保護開關跳閘。

3、測試火線孔和地線孔時：燈閃一下，漏電保護開關跳閘。

地線是否接地良好的標準是看漏保是否跳閘來判定。

以上由專業持證電工操作，要注意安全，做好足夠的防護，小心觸電。
