為什么零線與地線相通？云南電工作業操作證考試
地線是直接接入大地的，而零線在變壓器端是直接接地的，零線和地線都是接入大地的即零線與地線是間接相通的。
線路保護分為保護接零和保護接地兩種,
①如果變壓器的中性點(零線)與地線相連,就叫保護接零;保護接零一般用于三相電路中，零線作為保護線時，與我們傳統認知中的零線功能有了顛覆性改變。
②如果變壓器的中性點(零線)與地線不相連,就叫保護接地.保護接地是普通人最常見到的，即我們家里的那根所謂地線。如果屬于保護接地,那么漏電器后面的零線和地線相通,漏電器就會跳閘.

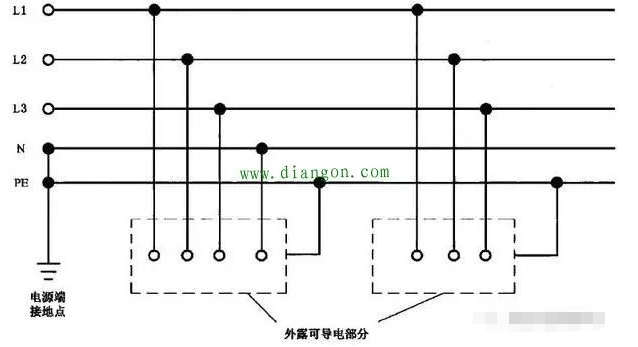

首先來給大家分析一下TN-S系統：
如上圖，就是TN-S系統，這也是目前居民供電系統最常用的一種接地系統，也就是我們經常聽到的三相五線制；整個系統中從變壓器中性點以后中性導體（零線）和保護導體（地線）都是分開的；
我們從上面的TN-S系統圖中可以清晰，圖上除了三根火線L1L2L3以外，還有兩根獨立的線分別是N線和PE線，而且N線和PE線從變壓器電源端接線點以后，就再也沒有連通的部位；
所以，在TN-S系統中，變壓器中性點之前零線和地線是連通的或者說是合一的，從變壓器出來的零線和地線是不允許做連通的，如果我們?cè)诩抑邪蚜憔�(xiàn)和地線做了連通，那么造成的后果就是一使用電器，漏電保護器就跳閘，家中的電器根本沒有辦法使用。

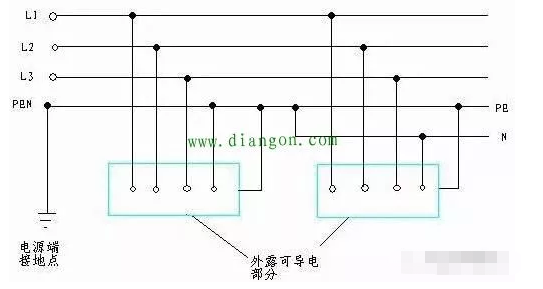

然后再來給大家分析一下TN-C-S系統：
如上圖，就是TN-S系統，這也是目前居民供電系統另外最常用的一種接地系統，此外在施工工地的臨時用電也被廣泛使用；整個系統中從變壓器中性點以后中性導體（零線）和保護導體（地線）有的區域是合在一起的；在總配電柜以后中性導體（零線）和保護導體（地線）又是分開的；
我們同樣從上面的TN-C-S系統圖中可以清晰，圖上除了三根火線L1L2L3以外，還有兩根線分別是N線和PE線，N線和PE線從變壓器電源端接線點以后是連通的即合一的叫作PEN線，在后邊就又分開成N線和PE線，不再連通；
在TN-C-S系統中，有的區域零線和地線是合一的，也就是所謂的連通的；但是在配電總柜以后又是分開設置的，例如住宅樓的電源總柜以后，火線和零線又是分開設置，分開設置以后的系統跟TN-S系統是完全一樣的了；
所以，在TN-C-S系統中，零線和地線如果是合一的PEN線，那么零線和地線可以連通；如果是分開設置的N線和PE線，那么零線和地線也是禁止連通，否則會出現家用電器無法使用。
