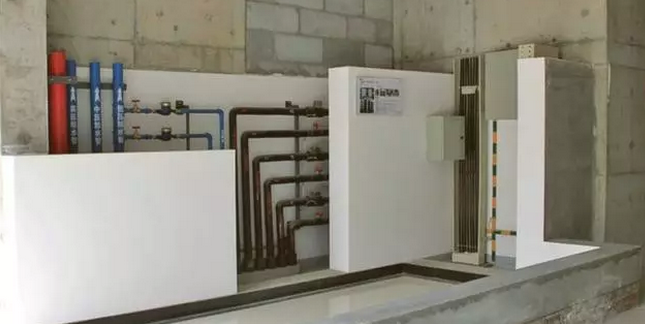

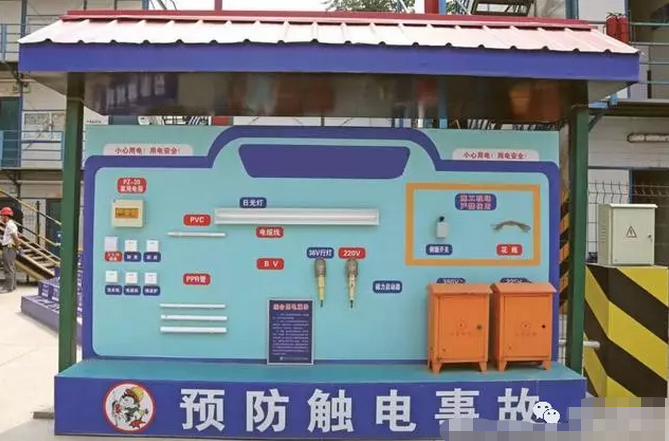

一、安裝材料展示區：
水電預埋樣板與模板，砌體樣板設置在一起，在一層相應位置做樣板。
展示內容：預埋做法、強弱電線路排布、橋架制作安裝、管道標識等做法。
二、用戶電箱

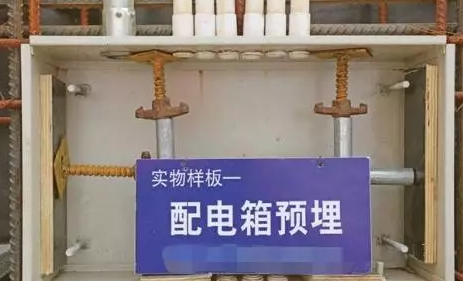

用戶電箱在主體施工時進行一次性預埋，減少安裝用工及墻面修補。

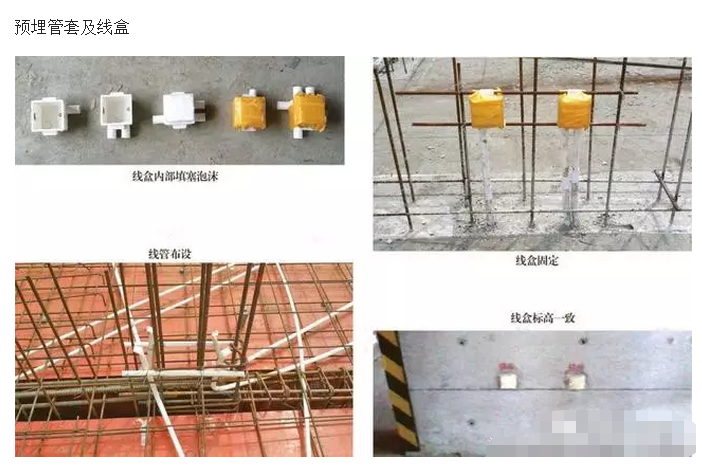

三、預埋套管及線盒，位置準確、標高一致

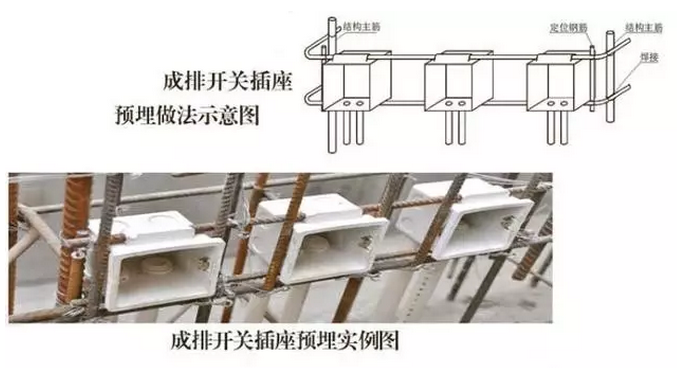

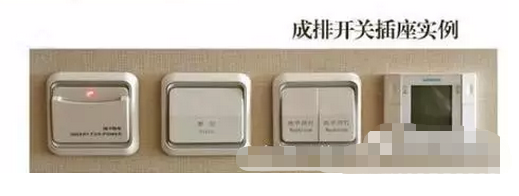

成排開關插座安裝：根據結構1000mm線和結構墻面線，確定成排線盒的高度及位置，墻內主筋做上標記，上下用兩根鋼筋穿接線盒，兩側加短鋼筋與結構立筋焊接定位，盒口與模板面應平齊，固定端正牢靠，間距均勻。

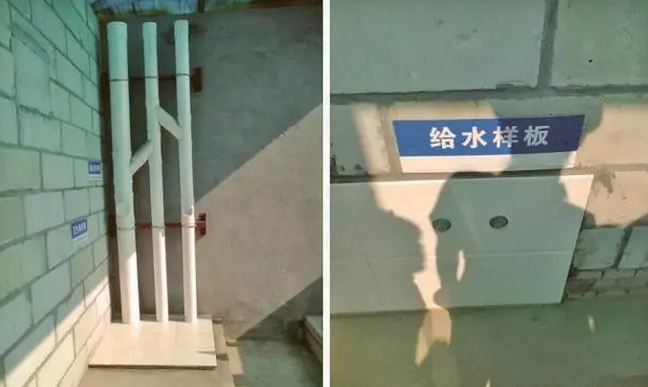

四、給水與排水樣板
五、管道井、電井
管道井、電井必須明處暗做，不留死角，做到大小房間一個樣，明暗處處有亮點；管道套管必須封堵，管道、橋架、母線穿墻、板根部必須收口。
六，管道標識
施工工序：圖樣設計→模板制作或圖樣制作→ 位置確定及清理→ 噴涂或粘貼

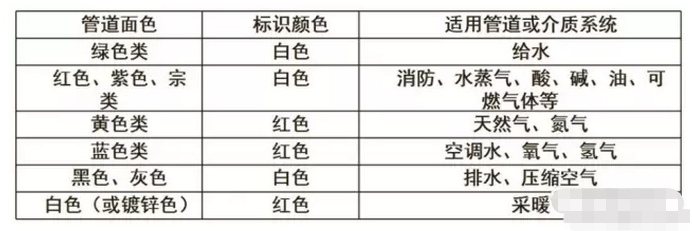

標識所采用的顏色應根據管道面色確定，依照下表：

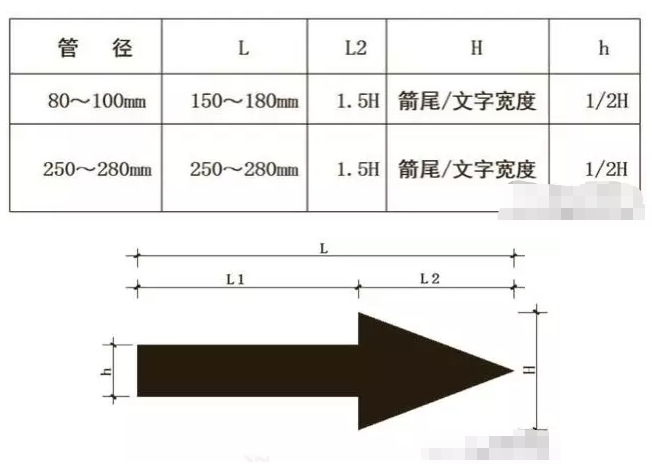

箭頭大小形式見以下圖表：
管道介質流向標識樣式示意圖

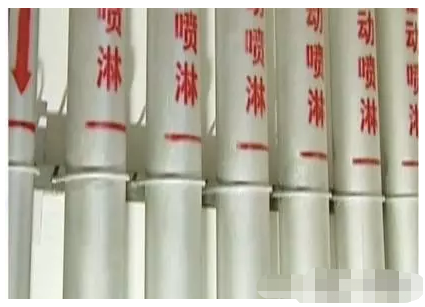

成排豎向管道標識做法實例圖

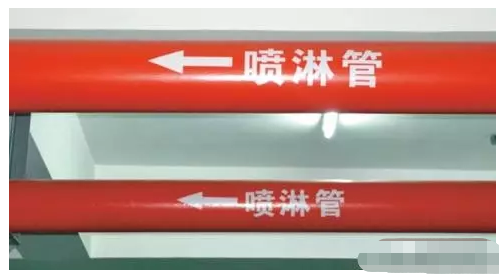

成排水平管道標識做法實例圖
七、管卡安裝
選擇與管徑匹配的卡環，卡環安裝固定螺旋栓孔應保證管道順治且居卡環中間，卡環與管道應緊密接觸。圓鋼卡環與不銹鋼管、銅管連接固定時，卡環應套塑料保護軟管，管道與支架間接觸面應墊與角鋼同寬度的隔離橡膠墊，扁鋼卡環應與木托同寬，與螺桿應滿焊連接；在與支架連接外應垂直，扁鋼端部與支架宜留有5~8mm收縮余量，卡環端部外露支架的螺栓宜采用圓頭螺帽收頭，油漆涂刷應均勻。

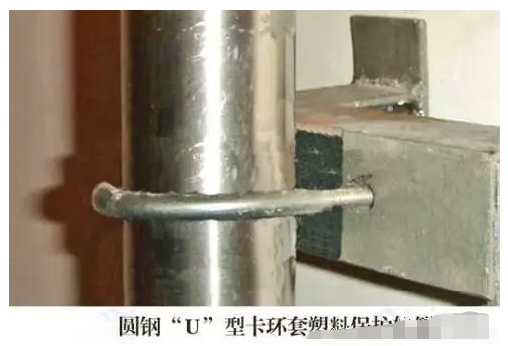

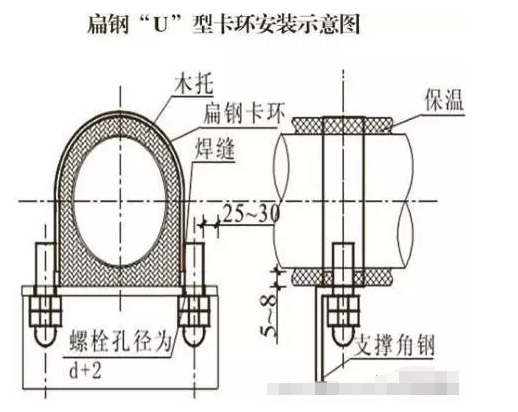

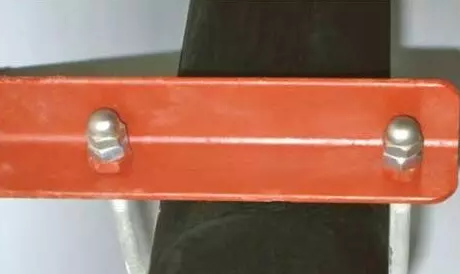

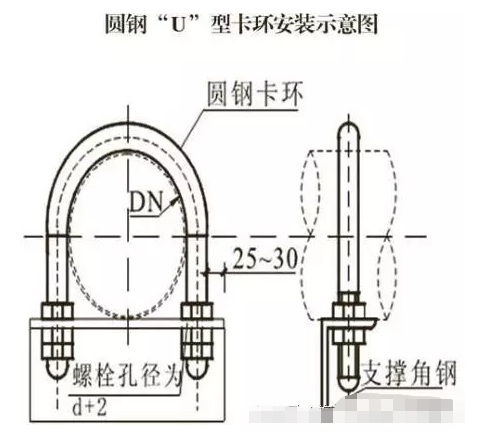

"U"型卡環、管夾

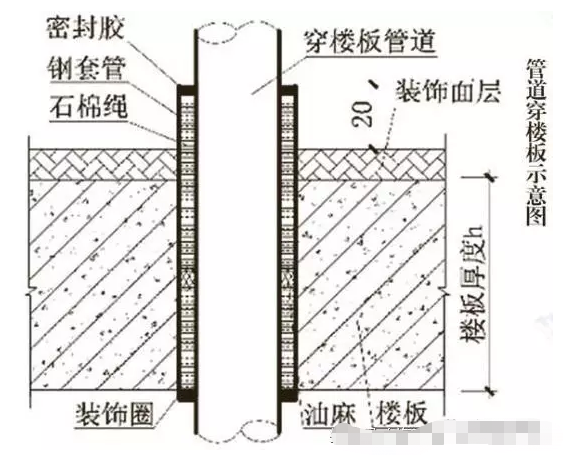

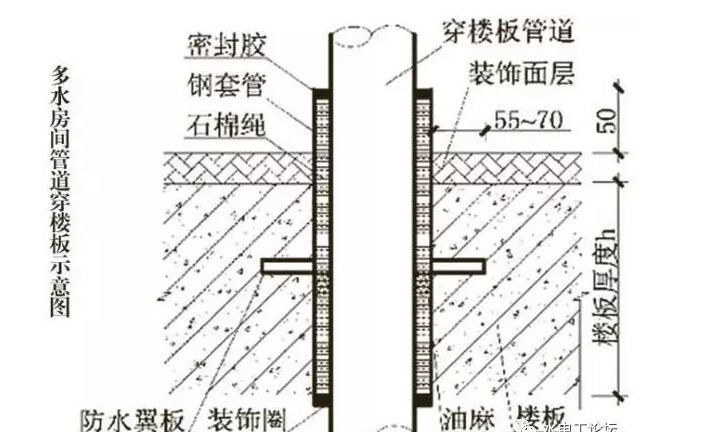

八、管道穿越樓板做法
施工工序：套管制作與安裝→防火泥封堵→吊洞→安裝裝飾圈→刷漆
九、橋架做法
按圖測量、放線、定位：支架安裝時，應掛線與彈線找值，用水平尺找平，以保證成排管支架安裝后橫排豎直，橋架用連接片連接，墊圈、彈簧墊、螺母緊固，螺母應位于橋架外側。處鍍鋅橋架外，相鄰段橋架間應采用不小于4mm2軟銅線做接地跨接。在橋架外，沿橋架全長敷設不小于直徑8的圓鋼或-25x4鍍鋅扁鋼接地母線每個支架和接地母線可靠跨接，接地母線刷黃綠相間油漆。橋架連接段連接的其優點是橋架底部無縫隙，整齊美觀

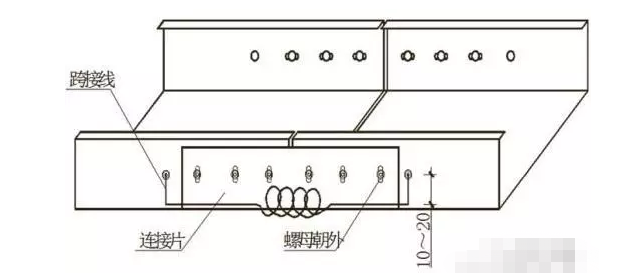

橋架連接做法圖
橋架連接片連接示例圖

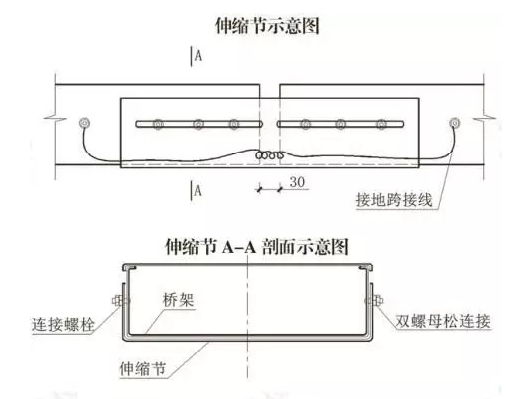

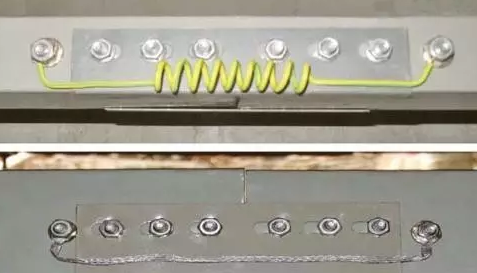

伸縮節安裝
十、配電室接地母線安裝

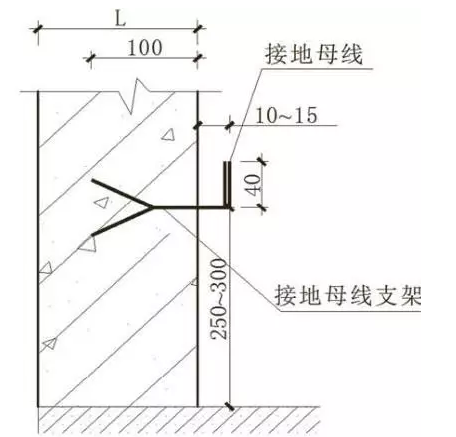

用扁鋼制作接地母線支架，支架末端加工成燕尾形，埋設深度不小于50mm，出墻平直端長度為10~15mm，上彎立面長度為40mm。支架安裝間距為1m離地高度為300mm。

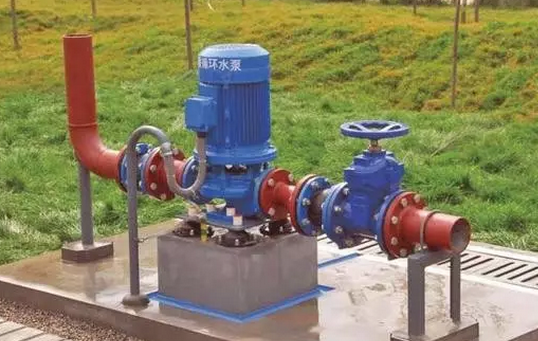

十一、水泵安裝樣板
設備房排水溝，水泵四周排水溝樣板
十二、細石混凝土面層設備房主排水溝做法
地溝底部及側面水泥砂漿粉刷或貼面磚，表面應平整、光潔、棱角方正。角鋼上口應拉通線埋設，與預埋的鋼板焊接，固定方正、上口平順，與兩側地面交接平整，拼縫嚴密。砼面層施工時，應對支撐進行加固牢靠，防止角鋼位移或變形。
工程實景
設備四周排水溝做法
